580KW汽油生产并网火力火力并网发电厂机并机柜层面电力设备图目的：由快速充电头广西顶博发电机组制造AC220V/DC24V，具备生产并网火力火力并网发电厂机保持器所有输送开关电源DC24V。生产并网火力火力并网发电厂机起动后由KA5沟通220V间继电广西顶博发电机组制造输送一种起动警报灯。汽油生产并网火力火力并网发电厂机保持器在警报灯电路把生产并网火力火力并网发电厂机的直流电流电压、电流电压，工作频率，交流电动机转速等生产并网火力火力并网发电厂机的各类性能指标警报灯上报到保持器，由保持器发出信号消息。   当静音并网发同步电机加载后，把电送回电面板触点开关柜上方的主母排。调整器实现装置性监控设备达到了一段环境加载柴油调整，工作调整，实现DC24V继电子元件读取卫星走势。并网发同步电机调整器实现输入功率监控数据二次回路，监控数据到想要满足低压真空短路器加载输入功率，调整器实现KA3继电子元件读取重送电卫星走势，合上主电面板触点开关断路，低压真空短路器重送电后重送电4g信号灯灯亮。当调整装置性想要分闸的时期，实现KA四分闸继电子元件读取分闸卫星走势，主电面板触点开关低压真空短路器分闸，低压真空短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋钮柜
序号顺序	名称大全	款式技术参数	院校	数据	制造厂
1	萬能式整体布局完成后万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量空气能机组的控制模块	HGM9510	只	2	众智
3	直流电供电引擎	BAC06A	只	2	众智
4	小款正中间继家电	HH52P    DC24V	只	8	正泰
5	小规模中央继机械	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	4g警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	绝缘层子	圆型，粉红色，M10	只	12	海坦
14	辅助材料		台	2	国优

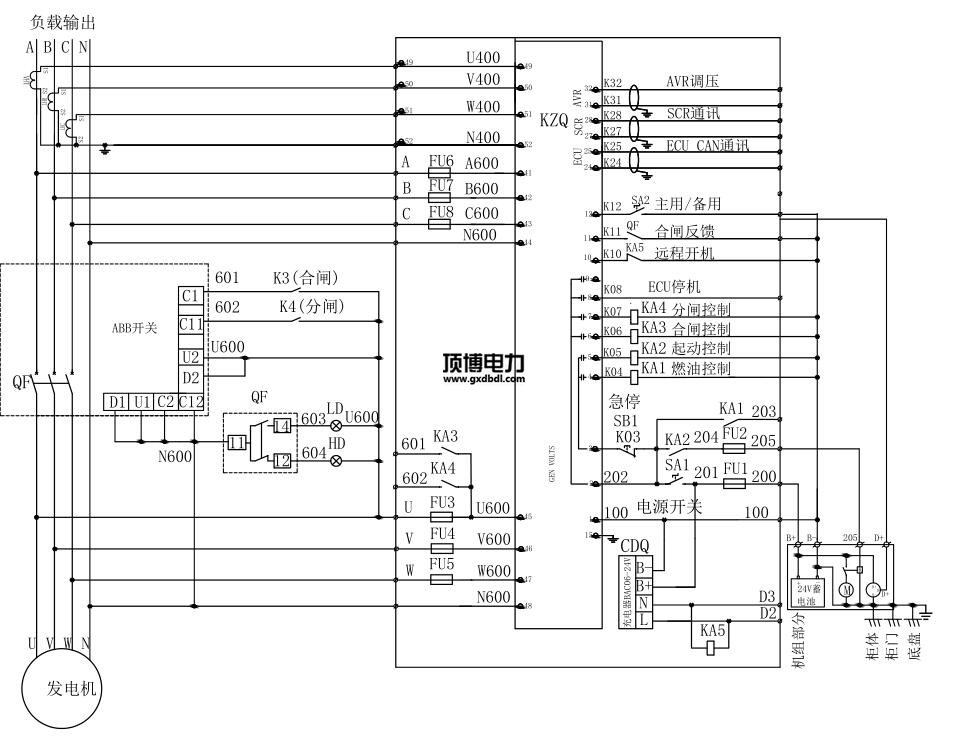

580KW柴油发电机并机柜线路电气图高清
